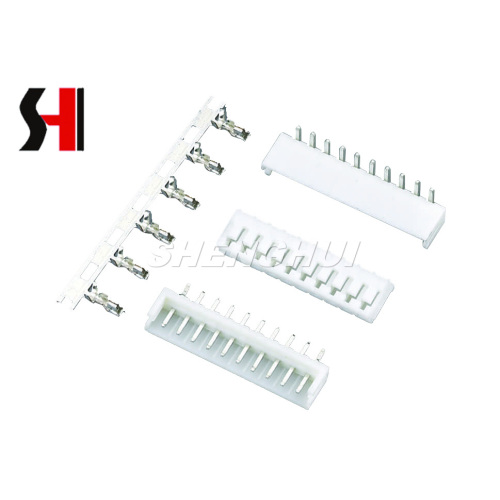

Conector de la placa de alambre industrial de alto rendimiento

El conector de la placa de alambre industrial de alto rendimiento es una solución premium diseñada para conexiones eléctricas confiables en diversas aplicaciones industriales y electrónicas. Diseñado para la precisión y la durabilidad, este conector proporciona una interfaz estable entre los cables y las placas de circuito impresas, lo que lo convierte en un componente esencial para los ensamblajes electrónicos modernos. Su diseño avanzado garantiza una conectividad segura y un rendimiento a largo plazo, reduciendo el riesgo de falla de contacto en entornos de alta demanda.

Este conector de cable a placa admite 2 a 16 polos, acomodando una amplia gama de configuraciones de cableado. Con una calificación de corriente de AC/DC 3.0A y una clasificación de voltaje de AC/DC de 250 V, cumple con las demandas de aplicaciones electrónicas de potencia media. El conector funciona de manera eficiente en un rango de temperatura de -25 ℃ a +85 ℃, asegurando un rendimiento confiable en diferentes condiciones ambientales. Su baja resistencia de contacto de ≤ 20MΩ garantiza una pérdida de energía mínima y un rendimiento eléctrico estable, mientras que una resistencia a aislamiento de ≥ 1000MΩ proporciona una protección superior contra los circuitos cortos. La clasificación de voltaje de resistencia de 800 V por minuto garantiza la seguridad en condiciones de alto voltaje.

El diseño incorpora una carcasa duradera con calificación UL 94 V-0 / V-2, combinada con pines chapados en estaño de latón y una base reforzada, que ofrece alta resistencia mecánica y resistencia química. Adecuado para cables que van desde AWG #30 hasta #22, este conector de cable PCB permite una inserción de alambre precisa y segura. El conector es compatible con un grosor de placa de PC de 1.6 mm, proporcionando una solución de conector de nivel de placa robusta para la línea de ensamblaje y proyectos electrónicos personalizados.

Las aplicaciones para este conector incluyen equipos de automatización industrial, electrónica de consumo, alimentación, paneles de control y dispositivos de comunicación. Su diseño versátil garantiza la compatibilidad con varios diseños de placa y esquemas de cableado, lo que lo hace ideal tanto para la creación de prototipos como para la producción a gran escala. Los usuarios a menudo aprecian la facilidad de instalación y el rendimiento confiable de este conector en entornos exigentes.

Las preguntas comunes incluyen consultas sobre la compatibilidad del cable, las técnicas de inserción adecuadas y los métodos para garantizar la confiabilidad de contacto a largo plazo. Se recomienda a los usuarios que seleccionen los tamaños de cables apropiados dentro del rango AWG recomendado, eviten la fuerza excesiva durante la inserción e inspeccionen el conector regularmente en busca de signos de desgaste o corrosión para mantener un rendimiento óptimo. Este conector de cable a placa proporciona una solución de grado profesional que se integra a la perfección en los sistemas existentes al tiempo que garantiza la máxima confiabilidad eléctrica.
