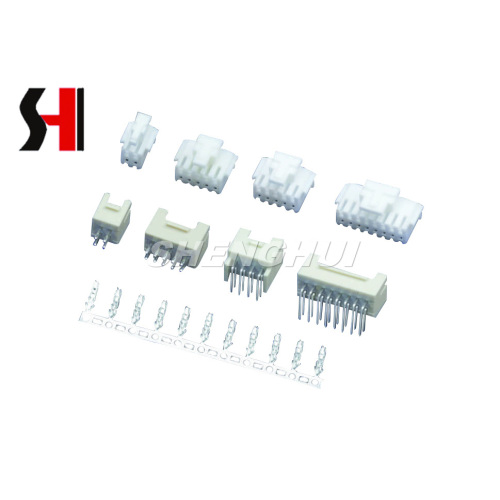

Conector de placa de cables multipin de alto rendimiento

El conector de placa de cables multipin de alto rendimiento está diseñado para ofrecer conexiones eléctricas confiables entre cables y placas de circuito impreso en entornos exigentes. Este conector de cable a placa admite de 4 a 40 polos, lo que proporciona flexibilidad para diversos conjuntos electrónicos y diseños de circuitos complejos. Con una clasificación de corriente de 3,0 A CA/CC y una tensión nominal de 250 V CA/CC, garantiza un rendimiento eléctrico constante para aplicaciones de potencia baja y media.

Al funcionar eficazmente dentro de un rango de temperatura de -25 ℃ a +85 ℃, este conector mantiene la estabilidad tanto en condiciones de frío como de calor. La resistencia de contacto es ≤ 20 mΩ, mientras que la resistencia de aislamiento es ≥ 1000 MΩ, lo que garantiza una pérdida mínima de energía y un aislamiento robusto. Además, puede soportar un voltaje de hasta 1000 V CA por minuto, lo que garantiza una protección adicional para los componentes sensibles.

Este conector de cable para PCB cuenta con una carcasa PA66 UL 94 V-0, que proporciona excelente resistencia mecánica y retardo de llama. Es compatible con cables AWG #30 a #26, lo que lo hace adecuado para una variedad de tamaños de cables y es ideal para placas de circuito impreso utilizadas en aplicaciones industriales, automotrices y de electrónica de consumo. El diseño del conector a nivel de placa garantiza una instalación sencilla y un acoplamiento seguro, lo que mejora la eficiencia del ensamblaje y al mismo tiempo mantiene una conexión eléctrica confiable.

Las aplicaciones típicas incluyen equipos de automatización, sistemas de comunicación, módulos de potencia e instrumentación electrónica. Los usuarios suelen preguntar sobre la compatibilidad de los cables, los métodos de instalación y el mantenimiento de la integridad de la conexión. Se recomienda seleccionar el calibre de cable correcto, evitar una fuerza excesiva durante el ensamblaje y realizar inspecciones periódicas para garantizar un rendimiento óptimo del conector. Al utilizar este conector de cable a placa, los ingenieros pueden lograr una conectividad confiable, una mayor durabilidad y una mayor eficiencia del sistema en diversos proyectos.
