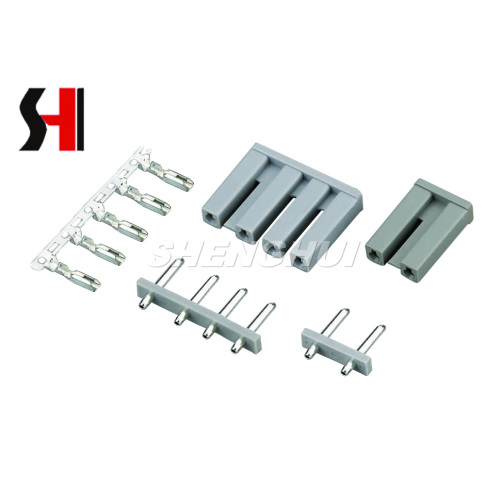

Conector compacto de alta corriente a placa

El conector de alambre de alta corriente compacto a la placa está diseñado para proporcionar conexiones eléctricas confiables y eficientes en una variedad de aplicaciones industriales, comerciales y de consumo. Diseñado para un alto rendimiento, este conector garantiza una conexión segura y estable entre los cables y las placas de circuito impresas, lo que lo convierte en un componente esencial para ensamblajes electrónicos que exigen durabilidad y seguridad.

Características del producto:

• Alta capacidad de corriente: clasificada a 5.0A AC/CC, este conector puede manejar cargas de corriente significativas mientras mantiene una baja resistencia de contacto (≤ 10MΩ), lo que garantiza una transmisión eficiente de potencia.

• Manejo de voltaje robusto: con una clasificación de voltaje de AC/DC de 250 V y un voltaje de resistencia de AC/Minuto de 1500V, garantiza un funcionamiento confiable incluso en entornos eléctricos desafiantes.

• Resistencia a la temperatura: diseñado para operar en temperaturas que van desde -25 ℃ a +85 ℃, proporcionando versatilidad en diversas condiciones climáticas.

• Materiales duraderos: la carcasa y la base están hechas de Nylon66 UL 94 V-0, ofreciendo una excelente resistencia a la llama y estabilidad mecánica. Los pines se construyen a partir de latón y estaño para resistencia a la corrosión y confiabilidad a largo plazo.

• Opciones de poste flexibles: Disponible en 1 a 6 postes para acomodar diversos requisitos de cableado.

• Integración fácil de PCB: compatible con un grosor estándar de PCB de 1.6 mm y admite cables de AWG #24 a #18, lo que lo hace ideal para la mayoría de las aplicaciones electrónicas.

Presupuesto:

• Poses: 1 a 6p

• Calificación actual: 5.0A AC/DC

• Clasificación de voltaje: 250V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 10mΩ

• Resistencia a aislamiento: ≥ 1000mΩ

• Voltaje de soporte: 1500V AC/minuto

• Cable aplicable: AWG #24 a #18

• Espesor de placa de PC aplicable: 1.6 mm

• Material: Carcasa: Nylon66 UL 94 V-0; Pin: lata de latón; Base: Nylon 66 UL 94 V-0

Aplicaciones:
Este conector de cable a placa es ideal para una amplia gama de aplicaciones que incluyen sistemas de control industrial, electrónica automotriz, electrodomésticos y módulos de distribución de energía. Su diseño robusto garantiza una conexión segura en entornos de alta vibración, mientras que su tamaño compacto permite la integración en espacios confinados. El conector funciona sin problemas como un conector de alambre de PCB y un conector de nivel de placa, admitiendo conjuntos eléctricos eficientes y diseños amigables para el mantenimiento.

Preguntas comunes:

• ¿El conector es adecuado para aplicaciones de alta corriente? Sí, admite hasta 5.0A AC/DC.

• ¿Puede soportar picos de alto voltaje? El conector tiene un voltaje de resistencia de AC/minuto de 1500V.

• ¿Qué tamaños de alambre son compatibles? Admite AWG #24 a #18.

• ¿Es resistente a la llama? Sí, la carcasa y la base Nylon66 UL 94 V-0 proporcionan una excelente resistencia a la llama.

• ¿Se puede usar en PCB estándar? Sí, es compatible con tableros de PC de 1,6 mm de espesor.

Este conector compacto de cable al alambre de alta corriente a la placa proporciona un rendimiento confiable para sistemas eléctricos exigentes, combinando durabilidad, seguridad y facilidad de instalación. Es la solución perfecta para ingenieros y diseñadores que buscan un conector de alambre de PCB de confianza o un conector de nivel de placa para sus proyectos electrónicos.
