| Cantidad de pedido mínima: | 1 Piece/Pieces |
Modelo: SH75001-TJC2A
Marca: Shenghui
Polos: 2 a 6p
Current Rating: 4.0A AC/DC
Voltage Rating: 250V AC/DC
Temperature Range: -25℃ to +85℃
Contact Resistance: ≤ 10mΩ
Insulation Resistance: ≥ 1000MΩ
Withstand Voltage: 1500V AC/minute
Cable Aplicable: AWG #26 a #20
Espesor De Placa De PC Aplicable: 1.6 mm
Material: Vivienda: Nylon66 UL 94 V-0; Pin: lata de latón; Base: Nylon 66 UL 94 V-0
| Unidades de venta | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

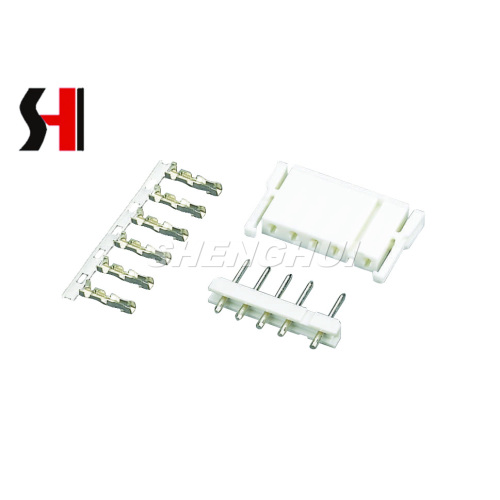

Las conexiones confiables son críticas en los dispositivos electrónicos modernos. Este conector de cable a placa está diseñado para proporcionar un rendimiento eléctrico constante en varias aplicaciones. Con una calificación de corriente de 4.0A AC/DC y una clasificación de voltaje de AC/DC de 250 V, garantiza la transmisión de potencia estable para la electrónica industrial y de consumo.
La flexibilidad en el cableado se logra a través de un rango de poste de 2 a 6p, acomodando diferentes diseños de circuitos. El conector admite los cables AWG #26 a #20 y es compatible con tableros de PC de 1,6 mm de espesor, lo que lo hace ideal para diseños compactos y circuitos de alta densidad.
La construcción duradera es una característica clave de este componente. La carcasa está hecha de nylon66 UL 94 V-0 , mientras que los pines están plateados para resistir la corrosión y mantener una baja resistencia de contacto (≤10mΩ). Su resistencia de aislamiento excede los 1000mΩ, asegurando la seguridad y la confiabilidad en entornos exigentes. El conector puede soportar voltajes de hasta 1500 V por minuto, proporcionando protección adicional contra el estrés eléctrico.
Las aplicaciones van desde electrónica de consumo y circuitos automotrices hasta sistemas de control industrial. Los ingenieros valoran este conector para su diseño robusto y la garantía de conexiones seguras a largo plazo. La integración en los diseños de PCB es perfecta, y su compatibilidad con las configuraciones del conector de cable PCB simplifica los procesos de ensamblaje.
El mantenimiento y la solución de problemas son sencillos. La inspección regular de conexiones y cables garantiza un rendimiento óptimo. Los usuarios también pueden combinar múltiples unidades para circuitos extendidos o diferentes requisitos de voltaje, gracias a su diseño modular. El tamaño compacto del conector y la fuerte estabilidad mecánica reducen el riesgo de desconexiones accidentales, mientras que la funcionalidad del conector de nivel de placa permite un montaje confiable directamente en la PCB.
Además de la durabilidad, este conector equilibra el alto rendimiento con facilidad de uso. La instalación rápida reduce el tiempo de mano de obra, y su diseño estandarizado garantiza la compatibilidad en diferentes sistemas. Ya sea actualizando electrónica existente o diseñando nuevas tablas, este conector ofrece una calidad constante y una larga vida útil.
Presupuesto:
Poses: 2 a 6p
Calificación actual: 4.0A AC/DC
Clasificación de voltaje: 250V AC/DC
Rango de temperatura: -25 ℃ a +85 ℃
Resistencia de contacto: ≤ 10mΩ
Resistencia a aislamiento: ≥ 1000mΩ
Voltaje de soporte: 1500V AC/minuto
Cable aplicable: AWG #26 a #20
Espesor de placa de PC aplicable: 1.6 mm
Material: vivienda-nylon66 UL 94 V-0; Pin-brass-lata chapado; Base-Nylon 66 UL 94 V-0
