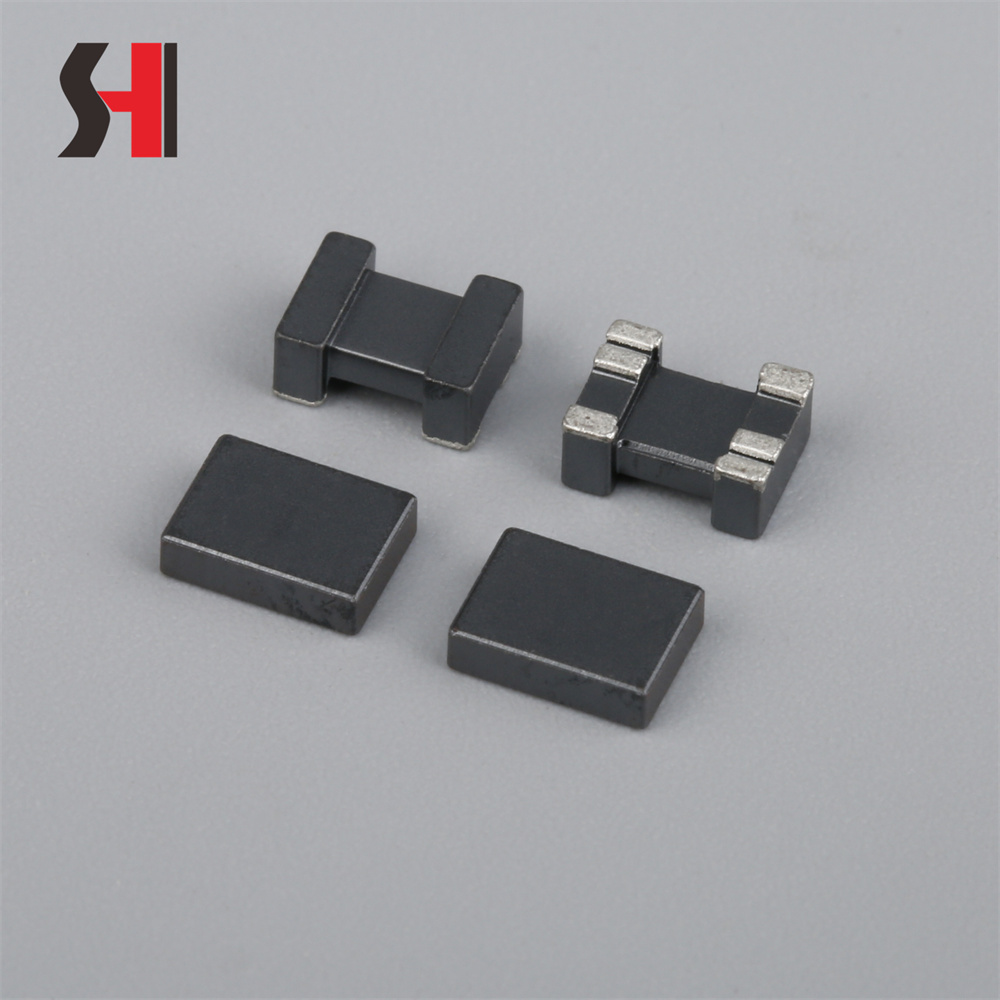

Inductor SMT miniatura de alta inductancia 165 µH

Diseñado para aplicaciones de acondicionamiento de señales analógicas de precisión y de baja potencia, este inductor compacto de montaje en superficie ofrece una inductancia mínima alta de 165 µH en configuración en serie, lo que lo hace ideal para filtrado, sintonización y control de resonancia en circuitos electrónicos sensibles. Con un tamaño en miniatura de 4,60 mm × 3,40 mm × 1,90 mm y una altura máxima de instalación de solo 3,0 mm, permite diseños de PCB densos sin sacrificar el rendimiento, algo que se encuentra comúnmente en sensores médicos, amplificadores de instrumentación, módulos de procesamiento de audio, dispositivos de borde de IoT y prefiltros de fuentes de alimentación de bajo ruido donde el espacio es limitado pero la estabilidad inductiva es esencial.

A diferencia de los inductores de manejo de energía utilizados en convertidores CC-CC o unidades de choque de modo común centradas en EMI implementadas en líneas de datos, este componente prioriza una alta inductancia a niveles de corriente muy bajos. Presenta una corriente de saturación de solo 13 mA (serie) y una corriente operativa nominal de 200 mA, lo que refleja su función en aplicaciones de ruta de señal en lugar de almacenamiento de energía a granel. La estructura de doble bobina, enrollada con alambre de cobre esmaltado ultrafino 2UEW-φ0,05 en un diseño preciso 1P×24TS, garantiza un acoplamiento magnético estrecho y una inductancia constante, incluso bajo fluctuaciones térmicas menores en el rango de temperatura industrial de -40 ℃ a +85 ℃.

El núcleo magnético está fabricado con material de ferrita H15C, seleccionado por su alta permeabilidad inicial y excelente factor Q a bajas frecuencias. Esto hace que el inductor sea particularmente eficaz en circuitos resonantes, filtros LC y redes de adaptación de impedancia que funcionan por debajo de su frecuencia de resonancia propia de 100 kHz (medida a 0,1 V). Su rendimiento se ve mejorado aún más por una tolerancia de espesor estrictamente controlada de 2,8 ± 0,20 mm, que garantiza una colocación confiable durante el ensamblaje SMT automatizado y minimiza la tensión mecánica durante el ciclo térmico, una causa común de microfisuras en núcleos de ferrita frágiles.

Encapsulado en una carcasa duradera SOP (paquete de contorno pequeño), el componente admite procesos de soldadura por reflujo estándar al tiempo que protege los delicados devanados de contaminantes ambientales y golpes mecánicos. Aunque incluye una notación de tolerancia similar a la capacitancia (290 pF), esto probablemente se refiere a la capacitancia parásita entre devanados, un parámetro crítico en inductores de alta Q que afecta la autorresonancia y la respuesta de fase. Los ingenieros deben tener esto en cuenta al diseñar filtros de banda estrecha o tanques osciladores para evitar cambios de frecuencia inesperados.

Entre los componentes electrónicos pasivos, este inductor llena un nicho entre los inductores de chip de uso general y las bobinas de RF especializadas. No está diseñado para el suministro de energía de alta corriente ni para la supresión de ruido de modo común (funciones que funcionan mejor con inductores de potencia dedicados o dispositivos de choque de modo común ), pero sobresale en aplicaciones que requieren una inductancia estable y de alto valor con un impacto mínimo de resistencia de CC. Los desafíos de diseño comunes, como la deriva de la inductancia, el ruido microfónico o la degradación del Q, se mitigan mediante el uso de material H15C estable y técnicas de bobinado de precisión.

Al integrar este componente en un circuito, los diseñadores deben evitar tender trazas de alta corriente cercanas para evitar interferencias magnéticas, garantizar una distancia adecuada de los elementos generadores de calor y considerar el blindaje en entornos con ruido ultra bajo. Su baja potencia nominal (equivalente a 10,8 mA) subraya su papel en la integridad de la señal en lugar del manejo de la energía, alineándolo con interfaces analógicas de precisión, interfaces de sensores y subsistemas de comunicación donde la fidelidad importa más que la potencia.

En resumen, mientras que los inductores de alta corriente dominan la electrónica de potencia y las unidades de inductor de modo común protegen la integridad de los datos, este inductor en miniatura de 165 µH sirve al dominio crítico, aunque a menudo pasado por alto, del acondicionamiento de señales analógicas. A medida que la electrónica moderna continúa reduciéndose y exige mayor precisión, estos componentes electrónicos de bajo perfil y alta inductancia se vuelven cada vez más vitales para mantener el rendimiento en factores de forma restringidos. Para los ingenieros que desarrollan sistemas de alta sensibilidad y baja potencia de próxima generación, este inductor ofrece una solución confiable y lista para producción basada en tecnología magnética probada.
