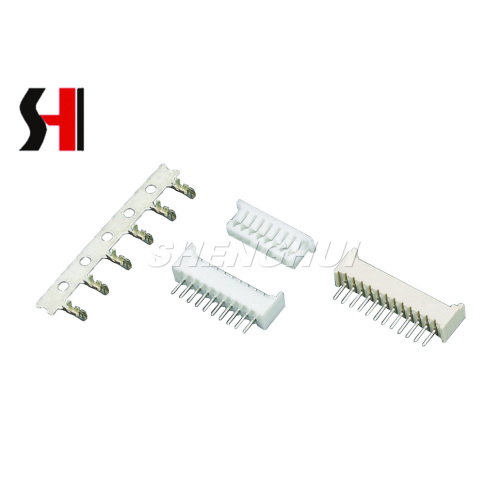

Conector modular de cable a placa de alta densidad

Compacto y versátil, este conector de cable a placa está diseñado para aplicaciones de alta densidad donde la eficiencia del espacio es fundamental. Su construcción modular permite configuraciones flexibles y admite de 2 a 12 polos para adaptarse a varios diseños de circuitos. Con una corriente nominal de 1,0 A CA/CC y una tensión nominal de 50 V CA/CC, ofrece un rendimiento confiable para sistemas electrónicos de bajo consumo.

El conector está optimizado para aplicaciones de paso fino, es compatible con cables AWG #32 a #28 y se adapta a PCB con un espesor de 0,8 mm. Su alineación precisa y baja resistencia de contacto de ≤20mΩ garantizan una transmisión de señal estable, mientras que una resistencia de aislamiento de ≥500MΩ garantiza seguridad y aislamiento eléctrico entre circuitos. Además, puede soportar voltajes de hasta 500 V CA por minuto, lo que lo hace adecuado para entornos electrónicos sensibles.

Diseñada para brindar durabilidad, la carcasa está hecha de LCP UL 94 V-0 , lo que proporciona una excelente resistencia al calor y retardo de llama. Los pasadores estañados de bronce fósforo contribuyen a la confiabilidad a largo plazo al resistir la corrosión y mantener un contacto eléctrico constante. La base, construida con Nylon 66 UL 94 V-0, mejora aún más la estabilidad mecánica, lo que permite que el conector resista inserciones y extracciones repetidas sin degradación del rendimiento.

Las aplicaciones de este conector abarcan electrónica de consumo compacta, dispositivos de comunicación, equipos médicos e instrumentación de precisión. Su compatibilidad con conectores de cables de PCB garantiza una integración perfecta con circuitos a nivel de placa, lo que reduce la complejidad del ensamblaje. Como conector a nivel de placa , ofrece montaje y alineación seguros en la PCB, lo que minimiza el riesgo de desconexiones accidentales y mejora la confiabilidad del sistema.

El mantenimiento es simple: la inspección rutinaria de los contactos de las clavijas y las terminaciones de los cables ayuda a mantener una funcionalidad óptima. El diseño modular del conector permite actualizaciones o reemplazos sencillos, lo que mejora la adaptabilidad de los sistemas electrónicos. Su factor de forma de perfil bajo y su disposición de alta densidad lo hacen ideal para dispositivos donde el espacio de PCB es limitado, sin comprometer la integridad de la conectividad.

Este conector modular de cable a placa de alta densidad combina confiabilidad, compacidad y rendimiento eléctrico, brindando una solución confiable para diseñadores que requieren conexiones precisas y robustas en conjuntos electrónicos restringidos.

Presupuesto:

• Polos: 2 a 12P

• Clasificación actual: 1.0A CA/CC

• Clasificación de voltaje: 50 V CA/CC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 20mΩ

• Resistencia de aislamiento: ≥ 500MΩ

• Voltaje soportado: 500 V CA/minuto.

• Cable aplicable: AWG #32 a #28

• Grosor de la placa de PC aplicable: 0,8 mm

• Material: Carcasa: LCP UL 94 V-0; Pin: Fos.Bronce estañado; Base: Nailon 66 UL 94 V-0
