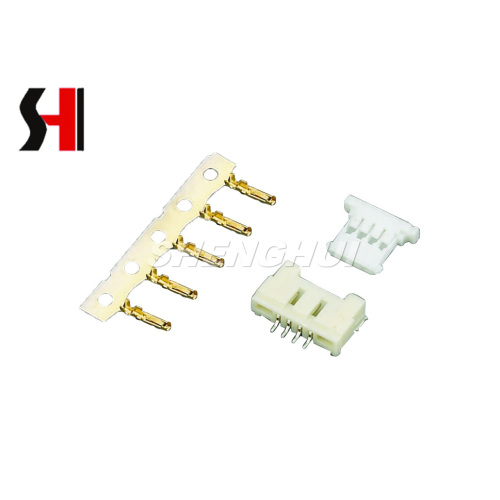

Cable de múltiples polas premium a conector de placa

Diseñado para conjuntos electrónicos de alta precisión, este conector de cable a placa proporciona una solución robusta para conexiones de varios polos. Apoyando de 2 a 30 polos, ofrece flexibilidad para sistemas de cableado complejos al tiempo que mantiene un rendimiento eléctrico confiable. Con una calificación de corriente de 1,0A AC/CC y una clasificación de voltaje de 125V AC/DC, el conector asegura un funcionamiento seguro y estable en circuitos de potencia bajos a moderados.

El conector está diseñado para acomodar los cables AWG #32 a #28 y es adecuado para PCB con un grosor de 1.6 mm. La resistencia de contacto se mantiene baja a ≤20 millones de dólares, lo que permite una integridad de señal constante en múltiples conexiones. La resistencia de aislamiento de ≥500mΩ garantiza el aislamiento eléctrico, mientras que el conector puede soportar hasta 500 V CA por minuto, lo que lo hace ideal para aplicaciones electrónicas sensibles.

Construida con materiales de alto rendimiento, la carcasa está hecha de LCP UL 94 V-0, proporcionando una excelente resistencia al calor y retraso de la llama. Los pines de estaño fosfor-bronce ofrecen resistencia a la corrosión y una conductividad constante, mientras que las pestañas de soldadura de lata de latón facilitan el accesorio seguro durante el ensamblaje de PCB. La base, compuesta por Nylon 66 UL 94 V-0, ofrece resistencia mecánica, que soporta inserciones repetidas sin comprometer la estabilidad.

Este conector de alambre de PCB es perfecto para dispositivos que requieren interconexiones compactas pero confiables, incluidas la electrónica de consumo, controladores industriales, instrumentos médicos y equipos de comunicación. Como conector de nivel de placa , proporciona una alineación segura y precisa en la PCB, reduciendo los errores de ensamblaje y mejorando la confiabilidad general del sistema. Su configuración de varios polos simplifica la complejidad del cableado, lo que permite a los diseñadores administrar múltiples circuitos de manera eficiente dentro de una única huella del conector.

El mantenimiento de rutina es sencillo, con una inspección periódica de pines y terminaciones de cables que garantizan un rendimiento continuo. El diseño modular admite actualizaciones o reemplazos fáciles, ofreciendo flexibilidad a largo plazo para los sistemas electrónicos en evolución. Su construcción duradera y su ingeniería precisa lo convierten en una opción óptima tanto para aplicaciones de alta densidad como de misión crítica.

Presupuesto:

• Poses: 2 a 30p

• Calificación actual: 1.0A AC/DC

• Clasificación de voltaje: 125V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 20mΩ

• Resistencia a aislamiento: ≥ 500mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Cable aplicable: AWG #32 a #28

• Espesor de placa de PC aplicable: 1.6 mm

• Material: Carcasa: LCP UL 94 V-0; Pestañas de soldadura: lata de latón; Pin: Phos.Bronze Tin-plateado; Base: Nylon 66 UL 94 V-0
