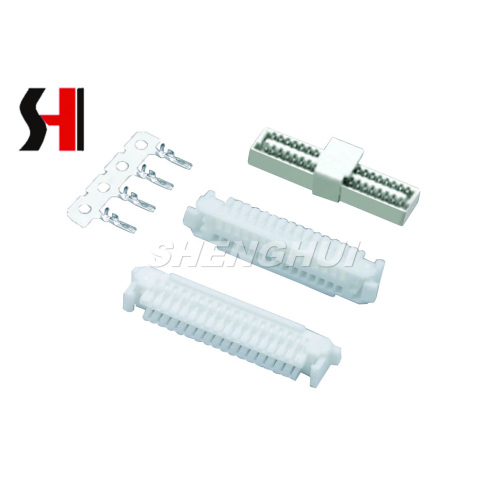

Conjunto de conector de cable compacto a placa

El conjunto de conector de cable a placa de cable a placa está diseñado para ofrecer conexiones eléctricas seguras, estables y eficientes en una amplia gama de sistemas electrónicos. Como un conector de cable altamente confiable al tablero , garantiza una transmisión perfecta entre cables y placas de circuito impreso, proporcionando un excelente rendimiento eléctrico y mecánico. Construido con materiales de alta calidad e ingeniería de precisión, este conector es ideal para aplicaciones donde la estabilidad, el tamaño compacto y la durabilidad son críticos.

Características del producto
Este conector presenta un diseño versátil adecuado para entornos exigentes. Su estructura compacta le permite caber en espacios limitados sin comprometer la conectividad. El conector utiliza material de alojamiento de nylon66 UL 94 V-0 resistente a alta temperatura, asegurando el retraso de la llama y la durabilidad a largo plazo. Ofrece una baja resistencia de contacto de ≤20MΩ para un flujo de corriente eficiente y proporciona una resistencia de aislamiento de ≥100mΩ para un aislamiento confiable. Además, puede soportar hasta 500 V AC por minuto, por lo que es una solución robusta para varios diseños electrónicos.

Presupuesto

• Poses: 10 a 60p

• Calificación actual: 1.0A AC/DC

• Clasificación de voltaje: 50V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 20mΩ

• Resistencia a aislamiento: ≥ 100mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Cable aplicable: AWG #32 a #28

• Material: Carcasa - Nylon66 UL 94 V -0

Aplicaciones
Este conector se utiliza ampliamente en la electrónica de consumo, dispositivos de comunicación, sistemas automotrices y equipos de control industrial. Como conector de alambre de PCB , admite conexiones de circuito estable en varios diseños de tablas. Su ajuste preciso y compatibilidad lo hacen adecuado para interfaces de tablero a cable en dispositivos compactos como electrodomésticos, controladores inteligentes y unidades de automatización. Para diseños de alta densidad, este conector de nivel de placa garantiza un rendimiento sólido al tiempo que minimiza el uso del espacio.

Preguntas comunes
P1: ¿Puede el conector soportar altas temperaturas de funcionamiento?
Sí, opera de manera segura en entornos que van desde -25 ℃ a +85 ℃, lo que lo hace adecuado para la mayoría de las aplicaciones industriales y de consumo.

P2: ¿Qué tamaños de cable son compatibles?
Está diseñado para cables AWG #32 a #28, proporcionando flexibilidad para diferentes necesidades de cableado.

P3: ¿Es adecuado para diseños de PCB de alta densidad?
Absolutamente. Su estructura compacta y eficiente permite la integración en placas de circuito de alta densidad mientras mantiene un rendimiento confiable.

P4: ¿Cómo garantiza la confiabilidad a largo plazo?
La combinación de carcasa-retardante de llama, baja resistencia al contacto y una alta resistencia al aislamiento asegura una operación segura y duradera incluso en condiciones exigentes.

En conclusión, el ensamblaje de conector de cable compacto a la placa combina confiabilidad, seguridad y compacidad para cumplir con los requisitos de conectividad de la electrónica moderna. Sus características de diseño y rendimiento lo convierten en una opción confiable para los ingenieros que buscan soluciones de interconexión confiables.
