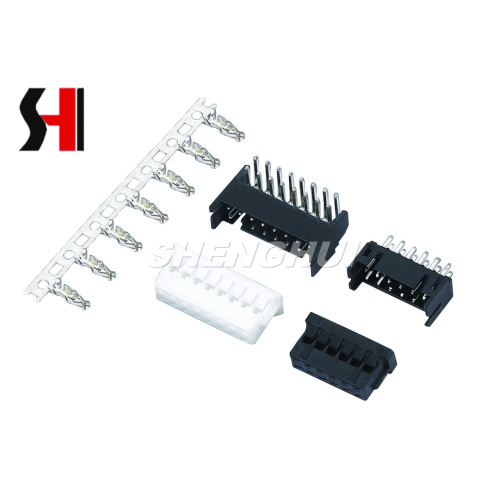

Conector duradero de cable a placa para PCB

El conector de cable a placa SH20005-PHD está diseñado para proporcionar una conexión confiable y eficiente entre cables y placas de circuito impreso. Con un diseño compacto y alto rendimiento eléctrico, este conector es una opción confiable para aplicaciones que exigen estabilidad, durabilidad y facilidad de integración. Es adecuado para una amplia gama de industrias, ya que garantiza una conectividad segura y mantiene excelentes características eléctricas.

Características del producto:

• Diseño compacto y duradero para un rendimiento duradero.

• Conexión eléctrica y mecánica confiable entre cables y PCB.

• Fácil montaje con mecanismo de bloqueo seguro para reducir la desconexión accidental.

• Carcasa retardante de llama fabricada en Nylon66 UL 94 V-0 para mayor seguridad.

• Pasadores de latón estañado para mejorar la conductividad y la resistencia a la corrosión.

Presupuesto:

• Polos: 4 a 20P / 8 a 40P

• Clasificación actual: 3.0A CA/CC

• Clasificación de voltaje: 250 V CA/CC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 20mΩ

• Resistencia de aislamiento: ≥ 1000MΩ

• Tensión soportada: 1000 V CA/minuto.

• Cable aplicable: AWG #28 a #24

• Grosor de PCB aplicable: 1,6 mm.

• Material: Carcasa – Nylon66 UL 94 V-0; Pasador – Latón estañado; Base: nailon66 UL 94 V-0

Aplicaciones:
Este conector de cable a placa se usa ampliamente en electrónica de consumo, equipos industriales, sistemas automotrices y dispositivos de comunicación. Es ideal para conectar cables a placas de circuitos en espacios compactos donde se requiere alta confiabilidad. Como conector de cables de PCB, ayuda a agilizar los procesos de ensamblaje y garantiza un rendimiento constante en entornos exigentes. Además, el conector sirve como un conector confiable a nivel de placa para dispositivos donde son esenciales rutas eléctricas seguras y estables.

Preguntas comunes:

1. ¿Es este conector fácil de instalar?
   Sí, presenta un diseño fácil de usar con un mecanismo de bloqueo seguro que simplifica la instalación.

2. ¿Puede manejar aplicaciones de mayor voltaje?
   El conector está clasificado para 250 VCA/CC con un voltaje soportado de 1000 VCA/minuto, lo que lo hace adecuado para una amplia gama de aplicaciones de potencia media.

3. ¿Qué industrias utilizan este tipo de conector?
   Se utiliza comúnmente en electrónica, automoción, telecomunicaciones y sistemas de control industrial donde las conexiones estables de cable a placa son fundamentales.

4. ¿Qué tan duradero es el material?
   La carcasa y la base están hechas de Nylon66 UL 94 V-0 retardante de llama, lo que garantiza seguridad y un rendimiento duradero incluso en condiciones difíciles.
