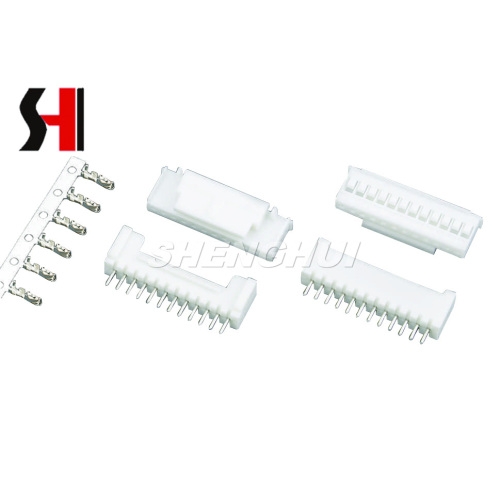

Solución de conector de cable compacto a placa

La solución de conector de cable a placa de cable a placa está diseñada para proporcionar un rendimiento eléctrico confiable en conjuntos electrónicos compactos. Como cable versátil al conector de la placa, garantiza conexiones seguras entre los cables y las placas de circuito impresas, lo que lo hace adecuado para aplicaciones donde el ahorro de espacio y la durabilidad son esenciales. Este conector es ampliamente reconocido como un conector de alambre PCB confiable, que ofrece una fuerte estabilidad eléctrica y una confiabilidad a largo plazo en varias industrias.

Una de sus ventajas clave es el equilibrio entre el tamaño compacto y el rendimiento. Con postes que van de 2 a 16 posiciones, se puede adaptar de manera flexible a diferentes requisitos de diseño. El conector admite una calificación de corriente de 2.0A AC/DC y una clasificación de voltaje de AC/DC de 250 V, lo que lo hace adecuado para circuitos de baja potencia y media potencia. También ofrece una resistencia sólida de aislamiento de ≥1000MΩ y un voltaje de resistencia de AC/minuto de 500 V, lo que garantiza la seguridad y la consistencia del rendimiento en entornos exigentes.

En términos de construcción de materiales, la alojamiento y la base se fabrican con nylon66 UL 94 V-0 de reducción de llama, proporcionando alta resistencia al calor y el desgaste. El pasador está hecho de latón chapado en estaño, mejora la conductividad y minimiza la resistencia de contacto (≤20mΩ). Es compatible con los cables AWG #30 a #24 y se ajusta al grosor de la placa de PC de 1.6 mm, lo que lo convierte en un excelente conector de nivel de placa para una amplia gama de diseños electrónicos.

Las aplicaciones incluyen electrónica doméstica, sistemas de iluminación LED, dispositivos de comunicación y paneles de control industrial. Debido a su forma compacta y material duradero, es adecuado para entornos donde se requiere montaje de alta densidad y larga vida útil.

Preguntas comunes:

• ¿Puede este conector manejar condiciones de alta temperatura? Sí, opera de manera confiable dentro de -25 ℃ a +85 ℃.

• ¿Es adecuado para diseños compactos de PCB? Absolutamente, su pequeña huella lo hace ideal para diseños de espacios limitados.

• ¿Qué tipo de cables son compatibles? Admite AWG #30 a #24, que cubre las necesidades de cableado comunes en aplicaciones electrónicas.

Al integrar el diseño mecánico seguro y la confiabilidad eléctrica, este conector de cable a placa proporciona a los diseñadores una solución confiable para las interconexiones a nivel de placa.
