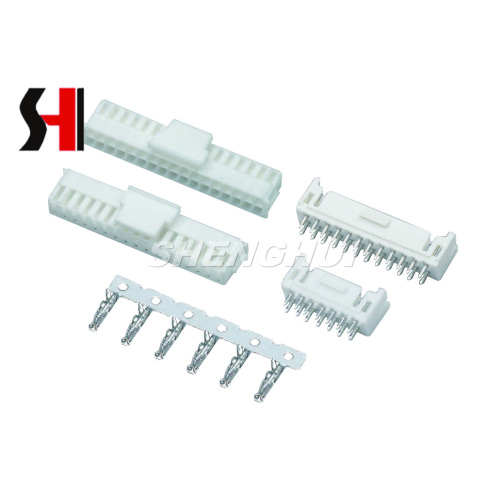

Sistema de conector de cable a placa a placa

El SH20011-A2004HB es un conector de cable a placa confiable y duradero diseñado para una amplia gama de aplicaciones electrónicas y eléctricas. Proporciona una conexión segura y eficiente entre los cables y las placas de circuito impresas, lo que lo convierte en una opción confiable para los ingenieros que necesitan soluciones de interconexión de alto rendimiento. Con una excelente estabilidad mecánica y un rendimiento eléctrico superior, este conector garantiza una confiabilidad duradera en entornos exigentes.

Características del producto:

• Diseño robusto para la conexión de cable estable a placa

• Mecanismo de bloqueo fácil y bloqueo seguro

• Alta conductividad con baja resistencia al contacto

• Material de carcasa-retardante de llama para mayor seguridad

• Amplio rango de temperatura de funcionamiento para aplicaciones versátiles

Presupuesto:

• Poses: 8 a 48p

• Calificación actual: 3.0A AC/DC

• Clasificación de voltaje: 250V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 10mΩ

• Resistencia a aislamiento: ≥ 1000mΩ

• Voltaje de soporte: 800V AC/Minuto

• Cable aplicable: AWG #28 a #22

• Material: Carcasa-Nylon66 UL 94 V-0

Rango de aplicación:
Este conector de cable a placa se usa ampliamente en electrónica de consumo, equipos industriales, sistemas automotrices, dispositivos de comunicación y electrodomésticos. Su diseño seguro lo hace especialmente adecuado para aplicaciones donde la resistencia y confiabilidad de la vibración son esenciales. Como conector de cable PCB versátil, proporciona una solución confiable para los circuitos de baja y media potencia, ofreciendo a los diseñadores la flexibilidad de integrarlo en varias configuraciones de conector de nivel de placa.

Preguntas comunes:

• P: ¿Qué tipo de cables se pueden usar con este conector?
  R: Admite cables AWG #28 a #22, asegurando la compatibilidad con una amplia gama de cables estándar.

• P: ¿Puede soportar condiciones de alto voltaje?
  R: Sí, está clasificado para 250V AC/DC y puede soportar hasta 800 V AC por minuto.

• P: ¿Es adecuado para entornos duros?
  R: Con su amplio rango de temperatura (-25 ℃ a +85 ℃) y carcasa de nylon-retardante de llama, está construido para una durabilidad en aplicaciones exigentes.

El SH20011-A2004HB proporciona un equilibrio perfecto de rendimiento eléctrico, seguridad y facilidad de uso, lo que lo convierte en un conector de alambre confiable para los sistemas electrónicos modernos.
