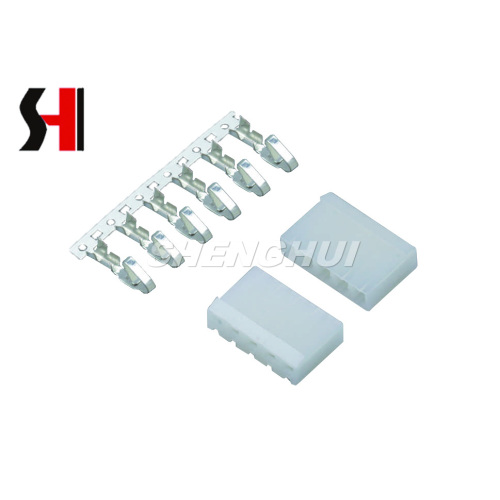

Conector de alimentación de cable para placa a placa

El SH50801 es un conector de cable a placa de alta calidad diseñado para un rendimiento eléctrico estable en una amplia gama de dispositivos electrónicos. Construido con ingeniería de precisión y materiales robustos, garantiza conexiones seguras y confiables entre cables y placas de circuito impreso. Este tipo de conector es particularmente adecuado para las industrias que exigen eficiencia, seguridad y confiabilidad a largo plazo en ensamblajes compactos.

Una de las ventajas clave de este conector es su compatibilidad como un conector de cable a placa y un conector de alambre de PCB, lo que brinda flexibilidad a los ingenieros durante el diseño del circuito. El diseño incorpora una carcasa Nylon66 UL 94 V-0 que proporciona una excelente resistencia al calor y la llama, lo que garantiza el cumplimiento de los altos estándares de seguridad. Los terminales están diseñados para una baja resistencia de contacto (≤20MΩ), lo que mejora la conductividad y reduce la pérdida de energía durante la operación.

El conector admite 2 a 14 polos, lo que lo hace adecuado para varios diseños. Con una clasificación de corriente de AC/CC 5A y una clasificación de voltaje de 250 V CA/DC, puede manejar una amplia gama de requisitos de potencia. También proporciona una resistencia de aislamiento de ≥1000MΩ y resiste voltajes de hasta 1500 V por minuto, lo que garantiza una fuerte protección contra la descomposición eléctrica. El rango de cables aplicable (AWG #24 a #18) y el grosor de la placa de PC de 1.6 mm lo hacen versátil para los diseños de conector de nivel de placa estándar.

Las aplicaciones incluyen electrónica de consumo, sistemas de iluminación LED, controladores industriales, electrodomésticos y subsistemas automotrices. Su factor de forma compacto y su confiabilidad lo convierten en una opción preferida para los ingenieros que buscan un rendimiento constante en las interconexiones a nivel de junta.

Preguntas comunes:

• ¿Es adecuado para entornos de alta temperatura?
  Sí, opera dentro de -25 ℃ a +85 ℃, asegurando la durabilidad en la mayoría de los entornos industriales y de consumo.

• ¿Se puede utilizar en aplicaciones automotrices?
  Sí, su rendimiento eléctrico estable y su carcasa robusta lo convierten en una opción confiable para módulos electrónicos automotrices.

• ¿Qué características de seguridad se incluyen?
  La vivienda UL 94 V-0-Retardante de llama y la excelente resistencia a aislamiento ofrecen una mayor seguridad en condiciones exigentes.
