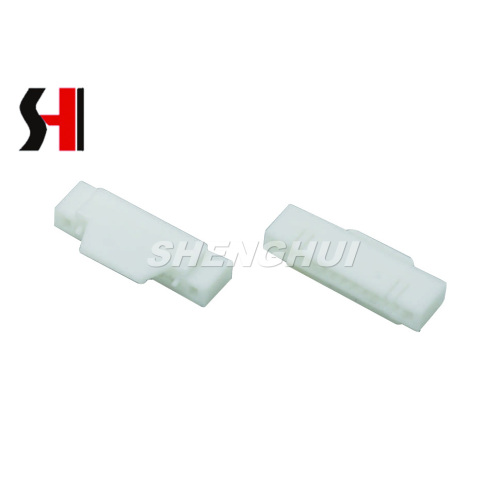

Conjunto de conector de cable a placa a placa

El conector de cable a placa es un componente fundamental en sistemas electrónicos modernos, asegurando conexiones confiables y estables entre cables y placas de circuito impreso. Este conector particular está diseñado con precisión para cumplir con los requisitos de los dispositivos electrónicos compactos, ofreciendo un rendimiento constante tanto en aplicaciones de consumidores como industriales.

Características del producto :

• Disponible en 6 a 12 postes, ofreciendo flexibilidad para varios diseños.

• Clasificado para corriente de AC/CC 0.5A y voltaje de AC/CC de 50 V, lo que lo hace ideal para aplicaciones de baja potencia.

• Un amplio rango de temperatura de -25 ℃ a +85 ℃ asegura la estabilidad en diversos entornos.

• La resistencia de contacto de ≤ 30MΩ garantiza un flujo de corriente eficiente con una pérdida mínima.

• La alta resistencia a aislamiento de ≥ 500mΩ mejora la seguridad y previene la fuga.

• Resisten voltaje de hasta 500 V CA/minuto para una protección confiable.

• Diseñado para cables con un diámetro de 0.605 ~ 0.645 mm, proporcionando conexiones seguras.

• Hecho con nylon66 UL94V-0 Housing, ofreciendo resistencia a la llama y durabilidad.

Especificaciones :

• Poses: 6 a 12p

• Calificación actual: 0.5A AC/DC

• Clasificación de voltaje: 50V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 30mΩ

• Resistencia a aislamiento: ≥ 500mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Cable aplicable: 0.605 ~ 0.645 mm

• Material: Carcasa - Nylon66 UL94V -0

Rango de aplicación :
Este conector de alambre de PCB se usa ampliamente en pequeños electrodomésticos, sistemas de iluminación, periféricos de computadora, electrónica automotriz y dispositivos de comunicación. Su diseño compacto lo hace especialmente adecuado para aplicaciones donde las soluciones de ahorro de espacio son esenciales. Además, el diseño del conector de nivel de placa garantiza que se integre perfectamente en los PCB, proporcionando un equilibrio de resistencia y flexibilidad.

Preguntas comunes :

1. ¿Puede este conector manejar corrientes más altas?
   No, se califica específicamente en 0.5A AC/DC. Para necesidades de corriente más altas, se recomienda una serie diferente.

2. ¿Es adecuado para uso al aire libre?
   Puede operar en diferentes temperaturas, pero se recomienda un sellado ambiental adicional para aplicaciones al aire libre.

3. ¿Requiere herramientas especiales para el ensamblaje?
   Las herramientas de enggro estándar son suficientes, lo que hace que la instalación sea eficiente y confiable.

4. ¿Qué lo hace diferente de otros conectores?
   Su tamaño compacto, excelente resistencia de aislamiento y carcasa-retardante de llama lo convierten en una opción confiable para dispositivos de baja potencia y precisión.

Con su reflexión ingeniería y diseño robusto, este conector de cable a placa garantiza una conectividad, seguridad y adaptabilidad consistentes en diversas aplicaciones electrónicas.
