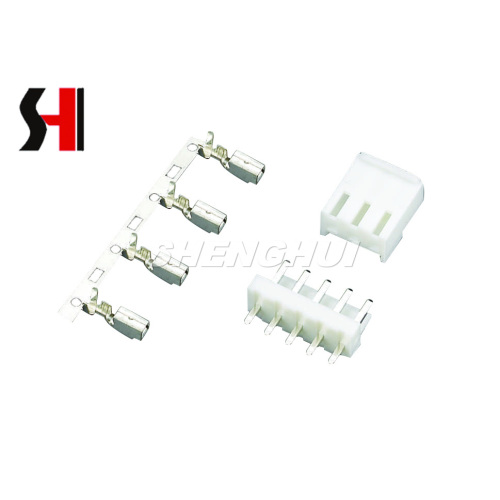

Conector de cable a placa de 16 pines de alto rendimiento

Este conector de cable a placa, que ofrece una solución confiable y compacta para ensamblajes electrónicos de circuitos múltiples, está diseñado para brindar un rendimiento superior en aplicaciones exigentes. Al admitir de 2 a 16 polos, permite configuraciones flexibles para circuitos que requieren múltiples conexiones manteniendo la estabilidad eléctrica. Clasificado para 7,0 A CA/CC y 250 V CA/CC, el conector maneja corrientes y voltajes moderados de forma segura, lo que garantiza un rendimiento constante en diferentes condiciones de carga.

Diseñado para acomodar cables AWG #22 a #18, se integra perfectamente en PCB estándar con un grosor de 1,6 mm. La resistencia de contacto se mantiene en ≤15 mΩ, lo que permite una transmisión de señal eficiente con una pérdida mínima. La resistencia de aislamiento de ≥1000 MΩ garantiza la separación eléctrica entre los contactos y el conector puede soportar 1500 V CA por minuto, lo que brinda mayor seguridad y confiabilidad en sistemas electrónicos críticos.

Fabricadas con materiales de alta calidad, la carcasa y la base utilizan Nylon66 UL 94 V-0, que ofrece excelente resistencia al calor y retardo de llama. Los pasadores de latón estañado proporcionan conductividad constante y resistencia a la corrosión, lo que garantiza una durabilidad a largo plazo. Este diseño de conector de cable de PCB facilita una alineación precisa y una fácil instalación en la PCB, lo que reduce los errores de ensamblaje y agiliza los procesos de fabricación. Como conector a nivel de placa , asegura conexiones confiables para disposiciones de cableado complejas en espacios compactos.

Las aplicaciones van desde sistemas de control industrial, electrónica de consumo y dispositivos de comunicación hasta instrumentos médicos. El diseño modular del conector admite una instalación, mantenimiento y reemplazo rápidos, lo que permite a los ingenieros actualizar los circuitos de manera eficiente sin necesidad de retrabajo extenso. Su construcción robusta garantiza que resista inserciones repetidas, estrés mecánico y factores ambientales, manteniendo un alto rendimiento durante todo el ciclo de vida del producto.

La inspección de rutina es sencilla y se centra en verificar la integridad de los pasadores y la conexión de los cables. El diseño del conector también minimiza la interferencia de la señal y la diafonía, lo que lo hace adecuado para aplicaciones sensibles que requieren conexiones eléctricas estables. Al simplificar el cableado de circuitos múltiples en un solo espacio, este conector reduce el uso de espacio en la PCB y al mismo tiempo proporciona una interfaz confiable entre la placa y los sistemas de cables.

Presupuesto:

• Polos: 2 a 16P

• Clasificación actual: 7.0A CA/CC

• Clasificación de voltaje: 250 V CA/CC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 15mΩ

• Resistencia de aislamiento: ≥ 1000MΩ

• Voltaje soportado: 1500 V CA/minuto.

• Cable aplicable: AWG #22 a #18

• Grosor de la placa de PC aplicable: 1,6 mm

• Material: Carcasa: Nylon66 UL 94 V-0; Pasador: Latón estañado; Base: Nailon 66 UL 94 V-0
