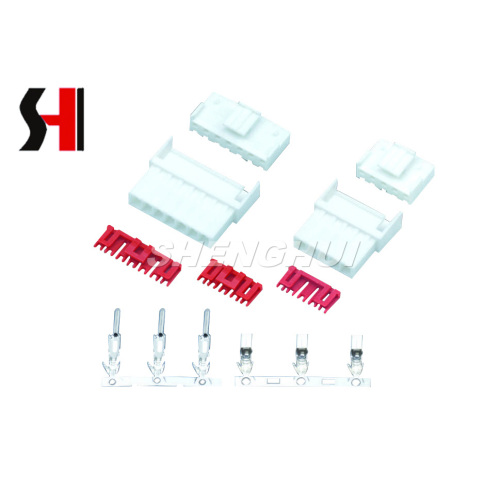

Conector duradero de cable a placa de alta corriente

Diseñado para brindar eficiencia y confiabilidad, el conector de cable a placa SH 39600-T ofrece una conexión segura y estable entre cables y placas de circuito impreso. Con opciones que van de 2 a 16 polos, admite una variedad de configuraciones de cableado, lo que lo hace ideal para ensamblajes electrónicos simples y complejos.

Este conector de cable de PCB está diseñado para un alto rendimiento, con una corriente nominal de 7,0 A CA/CC y una tensión nominal de 250 V CA/CC. Su resistencia de contacto de ≤ 15 mΩ garantiza una pérdida mínima de señal, mientras que una resistencia de aislamiento de ≥ 1000 MΩ garantiza seguridad y confiabilidad en aplicaciones exigentes. El conector soporta voltajes de hasta 1500 V CA por minuto, lo que proporciona una protección sólida contra sobretensiones eléctricas.

La carcasa está hecha de LCP ignífugo con clasificación UL 94 V-0, mientras que las clavijas están fabricadas en latón estañado para una excelente conductividad y resistencia a la corrosión. La base está construida con Nylon 66 UL 94 V-0, combinando resistencia mecánica con durabilidad a largo plazo. Adecuado para cables AWG #22 a #18 y PCB de 1,6 mm de espesor, este conector de nivel de placa se adapta a una amplia gama de diseños electrónicos.

Rango de aplicación
Este conector de cable a placa se usa ampliamente en electrónica de consumo, sistemas de control industrial, telecomunicaciones y electrónica automotriz. Su diseño de conector a nivel de placa lo hace particularmente adecuado para PCB de alta densidad, proporcionando conexiones seguras y eficientes sin ocupar espacio excesivo. El SH 39600-T es ideal para aplicaciones que requieren un rendimiento confiable de alta corriente en diseños compactos.

Preguntas comunes

1. ¿Este conector es adecuado para aplicaciones de alta corriente?
   Sí, tiene una potencia nominal de hasta 7,0 A CA/CC, lo que lo hace ideal para circuitos de corriente media.

2. ¿Puede funcionar en condiciones ambientales adversas?
   Sí, admite un rango de temperatura de -25 ℃ a +85 ℃, adecuado para la mayoría de entornos industriales y de electrónica de consumo.

3. ¿Qué diferencia a este conector de los conectores estándar de baja corriente?
   Su capacidad de alta corriente, su carcasa robusta y su compatibilidad a nivel de placa garantizan conexiones más seguras y duraderas para aplicaciones exigentes.

Al combinar capacidad de alta corriente, materiales retardantes de llama y opciones de polos versátiles, este conector de cable a placa garantiza un rendimiento confiable para diversos sistemas electrónicos.
