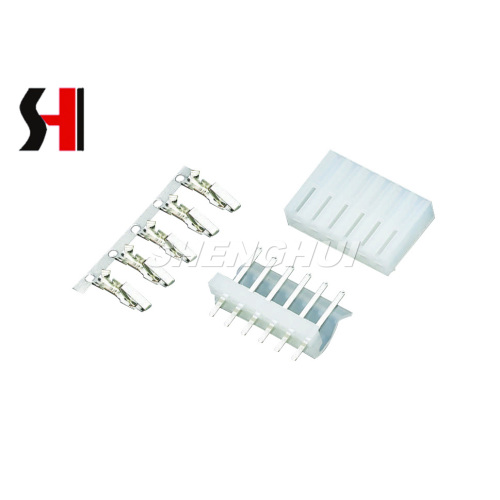

Conector de placa de alambre multipolar de alta resistencia

El conector de placa de cables multipolar de alta resistencia está diseñado para sistemas electrónicos de alto rendimiento que requieren conexiones seguras y confiables. Este conector es ideal para equipos industriales, sistemas de control y aplicaciones de PCB de alta densidad donde la durabilidad y la integridad eléctrica son esenciales. Diseñado para proporcionar una conectividad robusta, funciona perfectamente como conector de cable a placa, conector de cable de PCB o conector a nivel de placa.

Características del producto:

• Capacidad de alta corriente: nominal para 5,0 A CA/CC, lo que garantiza una entrega de energía constante.

• Compatibilidad de voltaje: Admite hasta 250 V CA/CC, con un voltaje soportado de 1500 V CA/minuto.

• Amplio rango de temperatura: funciona eficientemente desde -25 ℃ a +85 ℃ para condiciones ambientales versátiles.

• Baja resistencia de contacto: ≤ 10 mΩ garantiza una pérdida mínima de energía y un rendimiento eléctrico confiable.

• Materiales duraderos: Carcasa y base fabricadas con Nylon66 UL 94 V-0; Los pasadores están chapados en latón para mayor resistencia a la corrosión y una larga vida útil.

• Compatibilidad de PCB: Diseñado para cables AWG #22 a #18 y placas de PC de 1,6 mm de espesor.

• Flexibilidad multipolar: Tiene capacidad para de 2 a 16 polos, lo que lo hace ideal para diseños de cableado complejos.

Presupuesto:

• Polos: 2 a 16P

• Clasificación actual: 5.0A CA/CC

• Clasificación de voltaje: 250 V CA/CC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 10mΩ

• Resistencia de aislamiento: ≥ 1000MΩ

• Voltaje soportado: 1500 V CA/minuto.

• Cable aplicable: AWG #22 a #18

• Grosor de la placa de PC aplicable: 1,6 mm

• Material: Carcasa: Nylon66 UL 94 V-0; Pasador: Latón estañado; Base: Nailon 66 UL 94 V-0

Aplicaciones:
Este conector se utiliza ampliamente en maquinaria industrial, sistemas de automatización y electrónica comercial. Su diseño garantiza una conexión confiable en entornos sujetos a vibraciones, fluctuaciones de temperatura y altas cargas de corriente. Adecuado para integración como conector de cable de PCB, conector de nivel de placa o conector de cable a placa, ofrece un rendimiento excelente en configuraciones electrónicas exigentes.

Preguntas comunes:

• ¿Este conector es adecuado para la automatización industrial? Sí, está diseñado para aplicaciones de alta confiabilidad.

• ¿Qué tamaños de cables son compatibles? Compatible con cables AWG #22 a #18.

• ¿Puede acomodar PCB estándar? Sí, diseñado para tableros de 1,6 mm de espesor.

• ¿Cuál es la capacidad máxima actual? Clasificado hasta 5,0 A CA/CC.

• ¿Proporciona resistencia a las llamas? Sí, la carcasa Nylon66 UL 94 V-0 garantiza una alta resistencia a las llamas.
