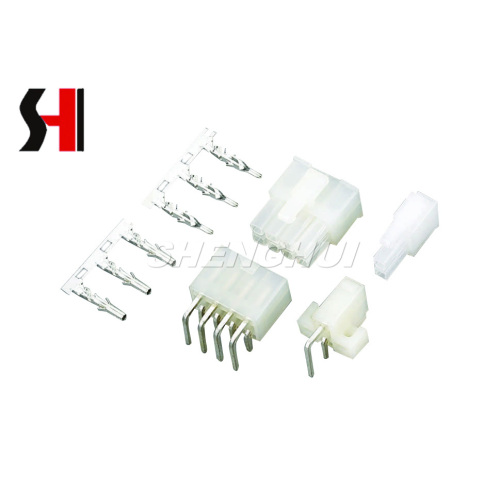

Conector de cable a placa a placa de alta corriente

Mantener conexiones eléctricas confiables es esencial en los sistemas electrónicos modernos. Este conector de cable a placa está diseñado para proporcionar un rendimiento robusto para aplicaciones de alta corriente y alta densidad. Diseñado para corrientes de hasta 9.0A AC/CC y voltajes de 300V AC/DC, garantiza la transmisión de potencia estable y eficiente en una amplia gama de circuitos.

Los ingenieros pueden seleccionar entre un rango de polos versátil de 2 a 24p, lo que hace que este conector sea adecuado para diseños complejos de PCB y diseños de señal múltiple. Compatible con los cables AWG #28 a #20, admite varios esquemas de cableado, reduciendo la necesidad de múltiples tipos de conector. Su construcción está optimizada para espesores estándar de PCB de 1.6 mm, lo que simplifica la integración en la electrónica industrial y de consumo.

La durabilidad se mejora mediante el uso de Nylon66 UL 94 V-0 para la carcasa y la base, proporcionando resistencia a la llama y estabilidad mecánica. Los pines chapados en estaño de latón aseguran una baja resistencia de contacto de ≤15MΩ y protegen contra la corrosión, promoviendo la confiabilidad a largo plazo. Con una resistencia de aislamiento de ≥1000MΩ y un voltaje de soporte de 1500 V por minuto, este conector es adecuado para entornos eléctricos exigentes.

Las aplicaciones se extienden en varias industrias, incluidos los sistemas de automatización, la electrónica automotriz, las telecomunicaciones y la maquinaria industrial. El apareamiento seguro y preciso del conector reduce el riesgo de desconexiones accidentales, mientras que la compatibilidad del conector de cable de PCB permite una integración suave con diseños de nivel de placa preexistentes. La funcionalidad de su conector de nivel de placa garantiza un montaje estable y un rendimiento mecánico confiable en la PCB.

El mantenimiento y la solución de problemas son sencillos. La inspección periódica de la alineación de pines y las conexiones de alambre ayuda a mantener un rendimiento eléctrico óptimo. Se pueden combinar varias unidades para acomodar circuitos más grandes o más complejos. La instalación rápida y el diseño modular reducen el tiempo de mano de obra y simplifican las actualizaciones del sistema.

Este conector equilibra el manejo de alta corriente con tamaño compacto, lo que permite el uso eficiente del espacio de la placa sin comprometer la seguridad. Su versatilidad y construcción resistente lo convierten en una opción confiable para los ingenieros de diseño de sistemas que requieren conexiones confiables y duraderas.

Presupuesto:

• Poses: 2 a 24p

• Calificación actual: 9.0A AC/DC

• Clasificación de voltaje: 300V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 15mΩ

• Resistencia a aislamiento: ≥ 1000mΩ

• Voltaje de soporte: 1500V AC/minuto

• Cable aplicable: AWG #28 a #20

• Material: Carcasa: Nylon66 UL 94 V-0; Pin: lata de latón; Base: Nylon66 UL 94 V-0 / UL 94 V-2
