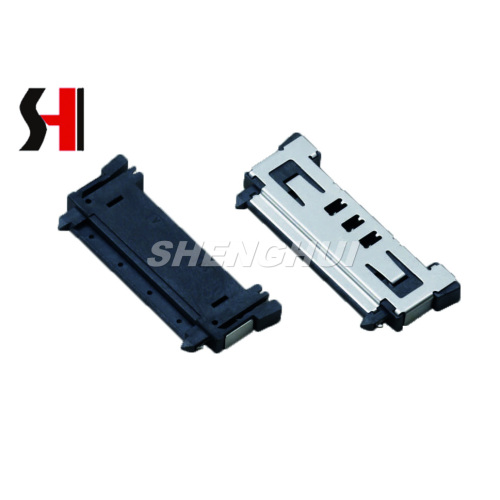

Cable de recuento de pasadores altos al conector de placa

El conector de cable de conteo de pin alto a placa está diseñado para interconexiones confiables y precisas en dispositivos electrónicos avanzados. Con un rango de polos de 41 a 51 pines, este conector garantiza datos y transmisión de potencia seguros y eficientes, lo que lo hace ideal para aplicaciones de circuito de alta densidad. Su construcción duradera y diseño compacto le permiten encajar perfectamente en los diseños modernos de PCB sin comprometer el rendimiento.

Una de las ventajas clave de este conector es su fuerte estabilidad estructural, gracias al escudo y el bloqueo de acero inoxidable, lo que refuerza el ensamblaje contra la vibración y el estrés mecánico. Este conector de alambre de PCB se fabrica utilizando material LCP de alta calidad Material Clasificado UL 94 V-0, asegurando una excelente resistencia al calor y retraso de la llama. La disposición de tono compacto está optimizado para dispositivos que requieren recuentos de pin altos con un uso mínimo de espacio, ofreciendo a los ingenieros la máxima flexibilidad durante la integración a nivel de tablero.

Presupuesto:

• Poses: 41 a 51p

• Calificación actual: 0.7A AC/DC

• Clasificación de voltaje: 50V AC/DC

• Rango de temperatura: -40 ℃ a +85 ℃

• Resistencia de contacto: ≤ 30mΩ (inicial) | ≤ 60mΩ (final)

• Resistencia a aislamiento: ≥ 100mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Cable aplicable: 0.28 ~ 0.32 mm

• Material: Vivienda-LCP UL 94 V-0; Escudo: acero inoxidable; Lock - Acero inoxidable

Aplicaciones:
Este conector de cable a placa se aplica ampliamente en electrónica de consumo, equipos de control industrial y dispositivos de comunicación. Su capacidad para manejar múltiples líneas de señal hace que sea adecuada para tableros de control compactos, electrónica médica y módulos automotrices donde la confiabilidad y la interconexión de ahorro de espacio son críticos. Como conector de nivel de placa , ofrece alta resistencia mecánica y consistencia eléctrica, asegurando un rendimiento confiable en condiciones exigentes.

Preguntas comunes:

• ¿Puede este conector manejar ciclos de apareamiento frecuentes?
  Sí, el bloqueo de acero inoxidable garantiza una conexión segura que soporta inserciones y retiros repetidos.

• ¿Es compatible con entornos de alta temperatura?
  Sí, con una tolerancia a la temperatura de -40 ℃ a +85 ℃, es ideal para condiciones térmicas bajas y altas.

• ¿Qué tipo de cable es adecuado?
  Está diseñado para cables del tamaño de 0.28 ~ 0.32 mm, lo que lo hace versátil para aplicaciones de cableado fino.

El conector SH05000 está diseñado para proporcionar un alto rendimiento para los sistemas electrónicos compactos y de alta densidad, lo que garantiza conexiones eléctricas seguras y estables.
