Conector de cable compacto confiable a placa

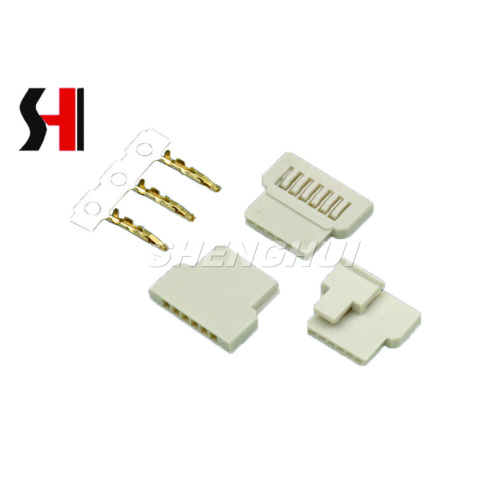

El conector de cable a placa de cable SH10005 está diseñado para entregar conexiones eléctricas confiables para conjuntos electrónicos compactos. Disponible en configuraciones de 4p y 6p, proporciona flexibilidad para diversas necesidades de cableado al tiempo que garantiza un archivo adjunto seguro a las placas de circuito impreso. Este conector de alambre de PCB es ideal para aplicaciones de baja corriente, lo que lo hace perfecto para la electrónica de consumo, la instrumentación y otros sistemas eléctricos delicados.

Diseñado para operar de manera segura dentro de una clasificación de voltaje de 50V AC/DC y una clasificación de corriente de 0.5A AC/DC, este conector de nivel de placa garantiza un rendimiento estable en un rango de temperatura de -25 ℃ a +85 ℃. Con una resistencia de contacto de ≤ 30MΩ y resistencia a aislamiento de ≥ 100MΩ, el SH10005 mantiene la integridad de la señal confiable y minimiza la pérdida de energía, incluso en circuitos sensibles. El conector también soporta voltajes de hasta 500 V AC por minuto, ofreciendo seguridad adicional contra sobretensiones inesperadas.

Construido con una carcasa Nylon66 UL 94 V-0, el conector garantiza la durabilidad y el retraso de la llama. Admite los cables AWG #36 a #30 y es compatible con tableros de PC de 0.8 ~ 1.6 mm de espesor. El diseño preciso de los pines y la carcasa proporciona una fácil inserción y conexiones seguras sin comprometer el rendimiento, lo que lo convierte en un conector de cables PCB altamente confiable para conjuntos electrónicos compactos.

Rango de aplicación
Este conector de cable a placa es adecuado para una amplia gama de aplicaciones, incluidos dispositivos electrónicos pequeños, equipos de comunicación, sensores industriales y electrónica automotriz. Su diseño compacto lo hace ideal para diseños de tablas de alta densidad, al tiempo que mantiene una conectividad segura y confiable para circuitos de baja corriente.

Preguntas comunes

1. ¿Es este conector adecuado para PCB compactos?
   Sí, admite el grosor de la placa de 0.8 mm a 1.6 mm, ajustando la mayoría de los PCB compactos.

2. ¿Puede manejar aplicaciones de baja corriente de manera confiable?
   Absolutamente, con una clasificación de corriente de 0.5A AC/DC y baja resistencia de contacto, mantiene conexiones estables.

3. ¿Qué materiales aseguran la seguridad y la durabilidad?
   La carcasa Nylon66 UL 94 V-0 proporciona retraso de llama, durabilidad y aislamiento confiable.

Este cable compacto confiable a la placa equilibra la seguridad, la durabilidad y el rendimiento, por lo que es una excelente opción para los diseños electrónicos modernos.
