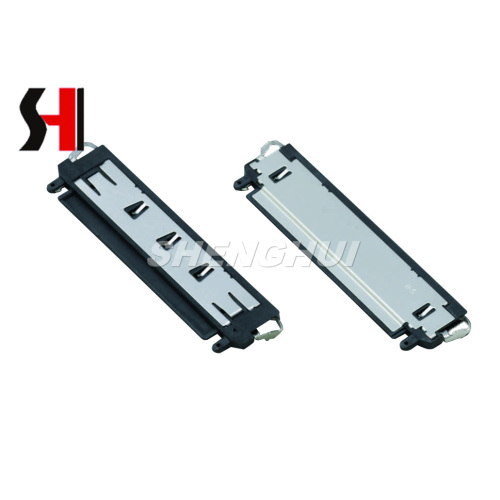

Conector de cable a placa de alta confiabilidad

El SH10012 es un conector de cable a placa de alto rendimiento diseñado para ofrecer estabilidad, durabilidad y conectividad precisa en entornos exigentes. Construido con mecanismos de bloqueo y blindaje de acero inoxidable, este conector garantiza una conexión segura entre el cable y la placa, minimizando el riesgo de desconexión accidental y pérdida de señal. Su forma compacta y diseño optimizado lo hacen ideal para conjuntos electrónicos modernos que requieren interconexiones de alta densidad.

Características del producto:

• Alto número de polos de 30P, lo que permite diseños de circuitos complejos.

• Escudo de acero inoxidable y estructura de bloqueo para mayor resistencia mecánica y protección EMI.

• Carcasa LCP con clasificación de inflamabilidad UL 94 V-0, que garantiza la seguridad en aplicaciones de alta temperatura.

• Baja resistencia de contacto y alta resistencia de aislamiento para una transmisión de señal estable.

• Amplio rango de temperatura de funcionamiento de -40 ℃ a +85 ℃.

Presupuesto:

• Polos: 30P

• Clasificación actual: 1.0A CA/CC

• Clasificación de voltaje: 500 V CA/CC

• Rango de temperatura: -40 ℃ a +85 ℃

• Resistencia de contacto: ≤ 30 mΩ (inicial) | ≤ 60 mΩ (final)

• Resistencia de aislamiento: ≥ 100MΩ

• Voltaje soportado: 500 V CA/minuto.

• Cable aplicable: 0,2 ~ 0,32 mm

• Material: Carcasa – LCP UL 94 V-0; Escudo – Acero inoxidable; Cerradura – Acero inoxidable

Rango de aplicación:
Este conector se usa ampliamente en equipos de control industrial, dispositivos de telecomunicaciones, electrónica automotriz y productos electrónicos de consumo que exigen cableado de alta densidad y rendimiento estable. Es particularmente adecuado para aplicaciones que requieren un tamaño compacto y alta confiabilidad. Como conector de cable de PCB , garantiza una integración perfecta con placas de circuito impreso, mientras que su construcción robusta le permite funcionar como un conector confiable a nivel de placa en sistemas electrónicos avanzados.

Preguntas comunes:

1. ¿Puede este conector soportar cargas de corriente más altas?
   – Está clasificado para 1,0 A CA/CC; para cargas más altas, se debe considerar un tipo de conector alternativo.

2. ¿Es adecuado para condiciones ambientales adversas?
   – Sí, con un amplio rango de temperatura y componentes de acero inoxidable, está diseñado para soportar condiciones difíciles.

3. ¿Qué tan segura es la conexión?
   – El mecanismo de bloqueo de acero inoxidable proporciona una excelente retención, asegurando conexiones estables y confiables.
