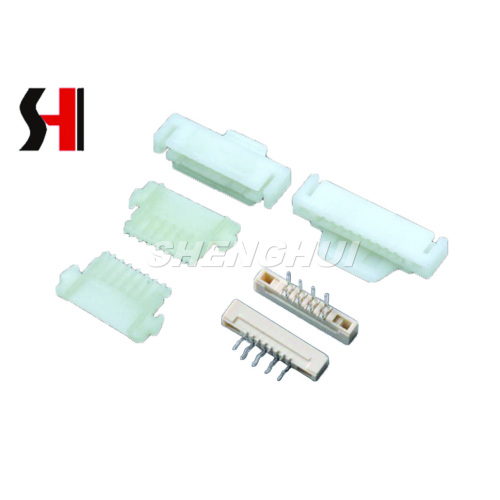

Conector de cable multipolio de alto rendimiento a la placa

Diseñado para la fiabilidad y la compacidad, el conector de cable a placa SH10011 proporciona una conexión estable y segura entre cables y terminales PCB. Su configuración de varios polos, disponible en versiones 6p, 8p y 10p, lo hace ideal para aplicaciones que requieren múltiples señales o líneas eléctricas en un solo conector, optimizando el espacio y simplificando el ensamblaje.

Características del producto
Este conector de alambre de PCB presenta una sólida carcasa Nylon66 con una calificación de retardante de llama UL 94 V-0, asegurando un excelente aislamiento y seguridad contra incendios. Su diseño de contacto garantiza una resistencia de ≤ 30MΩ, manteniendo un rendimiento eléctrico eficiente incluso en entornos exigentes. El conector está clasificado para 0.5A AC/DC a 50V AC/DC, adecuado para aplicaciones de baja corriente, al tiempo que ofrece una resistencia de aislamiento estable de ≥ 500MΩ. La estructura del conector de nivel de placa compacta permite una fácil integración en conjuntos electrónicos de alta densidad.

Presupuesto

• Poses: 6p / 8p / 10p

• Calificación actual: 0.5A AC/DC

• Clasificación de voltaje: 50V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 30mΩ

• Resistencia a aislamiento: ≥ 500mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Material: vivienda-nylon66 UL 94 V-0

Rango de aplicación
Ampliamente aplicado en la electrónica de consumo, los módulos de control industrial, los dispositivos de comunicación y el hardware de computación compacto, este conector de cable a placa garantiza conexiones eléctricas seguras incluso en diseños con restricciones espaciales. El diseño de su conector de nivel de placa lo hace particularmente adecuado para PCB de alta densidad, proporcionando un rendimiento confiable en entornos comerciales e industriales.

Preguntas comunes

1. ¿Es este conector adecuado para aplicaciones de alta corriente?
   No, está diseñado para circuitos de baja corriente con una calificación máxima de 0.5A AC/DC.

2. ¿Se puede utilizar en entornos de alta temperatura?
   Sí, admite un rango operativo de -25 ℃ a +85 ℃, adecuado para la mayoría de las aplicaciones electrónicas estándar.

3. ¿Qué ventajas ofrece sobre conectores de un solo polo?
   El diseño de varios polos reduce el tiempo de ensamblaje, minimiza el uso del espacio y proporciona un método confiable para múltiples conexiones simultáneas.

Al combinar la versatilidad de varios polos, la carcasa-retardante de llama y la alta confiabilidad, este cable al conector de la placa garantiza un rendimiento eléctrico eficiente y seguro en una variedad de aplicaciones.
