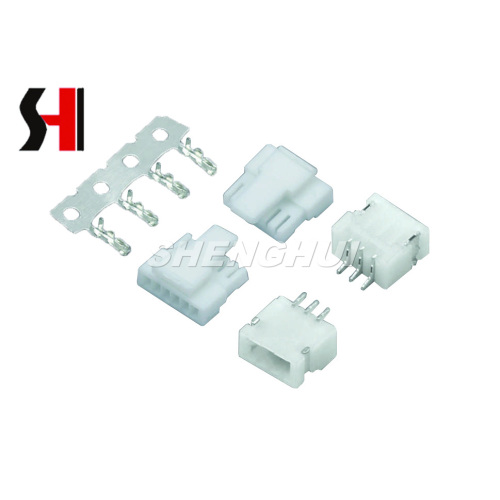

Conector eléctrico de alambre compacto

El SH10009-CI14 es un conector de cable a placa compacto y confiable diseñado para entregar conexiones eléctricas seguras entre cables y placas de circuito impresas. Proporciona una solución de interconexión versátil adecuada para una amplia gama de aplicaciones de bajo voltaje y baja corriente, lo que garantiza un rendimiento estable en diferentes entornos operativos.

Características del producto
Este conector está diseñado con materiales aislantes de alta calidad que cumplen con los estándares de retardantes de llama UL 94 V-0. Ofrece una fuerte resistencia al calor, una excelente durabilidad y un contacto eléctrico consistente. El diseño de contacto optimizado minimiza la pérdida de inserción, mientras que los contactos de bronce de latón y fósforo chapados en estaño garantizan una confiabilidad a largo plazo.

Presupuesto

• Poses: 2 a 20p

• Calificación actual: 1.0A AC/DC

• Clasificación de voltaje: 50V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 20mΩ

• Resistencia a aislamiento: ≥ 100mΩ

• Voltaje de soporte: AC/Minuto de 500V

• Cable aplicable: AWG #32 a #28

• Material: Carcasa-Nylon66 UL 94 V-0; PIN - PHOS. Chapado en lata de bronce

Aplicaciones
El SH10009-CI14 es ideal para productos electrónicos de consumo, equipos de oficina y dispositivos de comunicación donde se requieren soluciones de conector de alambre PCB compactos. También encuentra el uso en placas de control industrial, electrónica automotriz y otros sistemas que dependen de las configuraciones de conector de nivel de alta densidad. Su diseño lo hace bien adecuado para diseños de ahorro de espacio, al tiempo que garantiza una fuerte integridad de la señal.

Preguntas frecuentes

1. ¿Cuál es la corriente máxima admitida?
   - El conector admite hasta 1.0A AC/DC por pin.

2. ¿Se puede utilizar este conector para sistemas automotrices?
   - Sí, es aplicable para tableros electrónicos automotrices que operan dentro de su voltaje y temperatura nominal.

3. ¿Es compatible con el grosor estándar de PCB?
   - Admite tableros PCB de 1.6 mm, que se usan ampliamente en ensamblajes electrónicos.

Al combinar seguridad, durabilidad y compacidad, el conector de cable a placa SH10009-CI14 es una opción práctica para los ingenieros que buscan interconexiones confiables en entornos exigentes.
