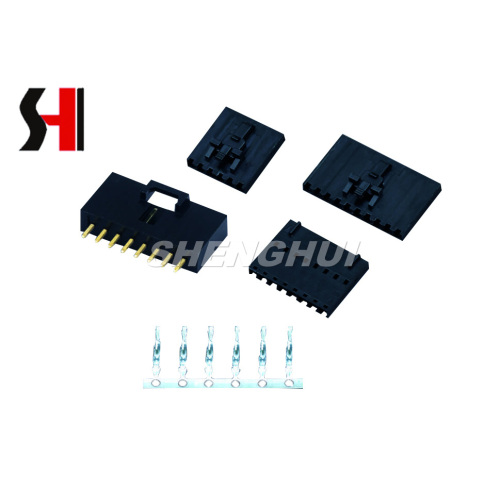

Conector de cable en miniatura de alto rendimiento a placa

El SH25403-TJC8A es un conector de cable a placa de cable a placa de precisión diseñado para proporcionar conexiones eléctricas confiables y eficientes en conjuntos electrónicos compactos. Este conector ofrece una combinación de alta confiabilidad, durabilidad y facilidad de instalación, lo que lo hace adecuado para una amplia gama de aplicaciones industriales, de consumo y comerciales. Su construcción robusta garantiza la transmisión segura de señal y potencia, incluso en entornos con temperaturas fluctuantes o estrés mecánico.

Este conector de alambre de PCB admite 2 a 12 postes, acomodando tamaños de alambre de AWG #28 a #22. Lleva una calificación de corriente de AC/CC 1.0A y una clasificación de voltaje de AC/DC de 250 V, que proporciona un excelente rendimiento para aplicaciones de baja potencia. Operando dentro de un rango de temperatura de -25 ℃ a +85 ℃, el conector garantiza la estabilidad y la consistencia en condiciones térmicas variables. La resistencia de contacto es ≤ 20MΩ, la resistencia al aislamiento es ≥ 1000MΩ, y se soporta hasta 800 V AC por minuto, ofreciendo integridad eléctrica segura en todas las conexiones.

El SH25403-TJC8A se construye con una carcasa Nylon66 UL 94 V-0, oblea y base, combinada con alfileres de latón. Esta elección de material garantiza una fuerte durabilidad mecánica, retraso de la llama y resistencia al desgaste, asegurando una larga vida útil. Su huella compacta permite un diseño eficiente de PCB sin comprometer la calidad de la conexión. La alineación precisa de los pines y el diseño de la oblea proporcionan un apareamiento constante y una pérdida de señal mínima, lo que lo hace ideal para ensamblajes electrónicos con restricciones espaciales.

Las aplicaciones para este conector incluyen equipos de automatización, sistemas de control industrial, dispositivos de comunicación y otros productos electrónicos a nivel de PCB. La instalación es sencilla, y la inserción adecuada de cables garantiza un rendimiento confiable y reduce las necesidades de mantenimiento. El diseño del conector permite ciclos de apareamiento repetidos sin degradación significativa, ofreciendo confiabilidad operativa a largo plazo.

En general, el SH25403-TJC8A se destaca como una solución de conector de nivel de placa que combina un diseño compacto, un rendimiento eléctrico confiable y una construcción robusta de materiales, lo que lo convierte en un componente esencial para ingenieros y fabricantes que buscan calidad y confiabilidad en los sistemas electrónicos.
