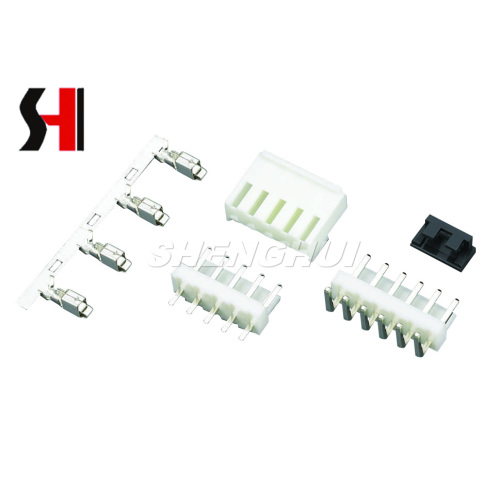

Conector de placa de alambre de alto voltaje compacto avanzado

El conector de placa de alambre de alto voltaje compacto avanzado está diseñado para sistemas electrónicos exigentes que requieren conexiones robustas y confiables. Este conector garantiza un rendimiento eléctrico seguro al tiempo que mantiene dimensiones compactas adecuadas para diseños de PCB de alta densidad. Es ideal para maquinaria industrial, paneles de control y electrónica de alto rendimiento.

Características del producto:

• Diseño compacto de varios polos: admite 2 a 16 polos, perfecto para esquemas de cableado flexible.

• Calificación de alta corriente y voltaje: maneja 7.0A AC/DC y 250V AC/DC de manera segura, con un voltaje de resistencia de hasta 1500 V CA/minuto.

• Tolerancia de temperatura amplia: funciona de manera confiable de -25 ℃ a +85 ℃.

• Resistencia de contacto baja: ≤ 15MΩ asegura una pérdida de energía mínima y conectividad consistente.

• Material resistente a la llama: carcasa hecha de nylon66 UL 94 V-0 con pines de latón chapados en estaño para durabilidad y resistencia a la corrosión.

• Compatibilidad de PCB: Adecuado para cables AWG #22 a #18 y placas de PC de 1.6 mm de espesor, que funcionan como un conector de cable a placa, conector de cable de PCB o conector de nivel de placa.

Presupuesto:

• Poses: 2 a 16p

• Calificación actual: 7.0A AC/DC

• Clasificación de voltaje: 250V AC/DC

• Rango de temperatura: -25 ℃ a +85 ℃

• Resistencia de contacto: ≤ 15mΩ

• Resistencia a aislamiento: ≥ 1000mΩ

• Voltaje de soporte: 1500V AC/minuto

• Cable aplicable: AWG #22 a #18

• Espesor de placa de PC aplicable: 1.6 mm

• Material: Carcasa: Nylon66 UL 94 V-0; Pin: lata de latón; Base: Nylon66 UL 94 V-0

Aplicaciones:
Ideal para sistemas de automatización, tableros electrónicos de alta densidad, dispositivos industriales y electrónica comercial, este conector garantiza un rendimiento eléctrico confiable. Es altamente adecuado para su uso como conector de alambre de PCB, conector de nivel de placa o conector de cable a placa en entornos con vibración frecuente o operación de servicio pesado.

Preguntas comunes:

• ¿Es adecuado para la automatización industrial? Sí, está diseñado para aplicaciones de alta fiabilidad.

• ¿Qué medidores de alambre son compatibles? Admite AWG #22 a #18 cables.

• ¿Puede ajustarse a los grosores de PCB estándar? Sí, compatible con tableros de PC de 1.6 mm.

• ¿Proporciona resistencia a la llama? Sí, la carcasa Nylon66 UL 94 V-0 garantiza una alta resistencia a la llama.

• ¿Cuál es su capacidad de corriente máxima? Calificado hasta 7.0A AC/DC para un rendimiento seguro.
